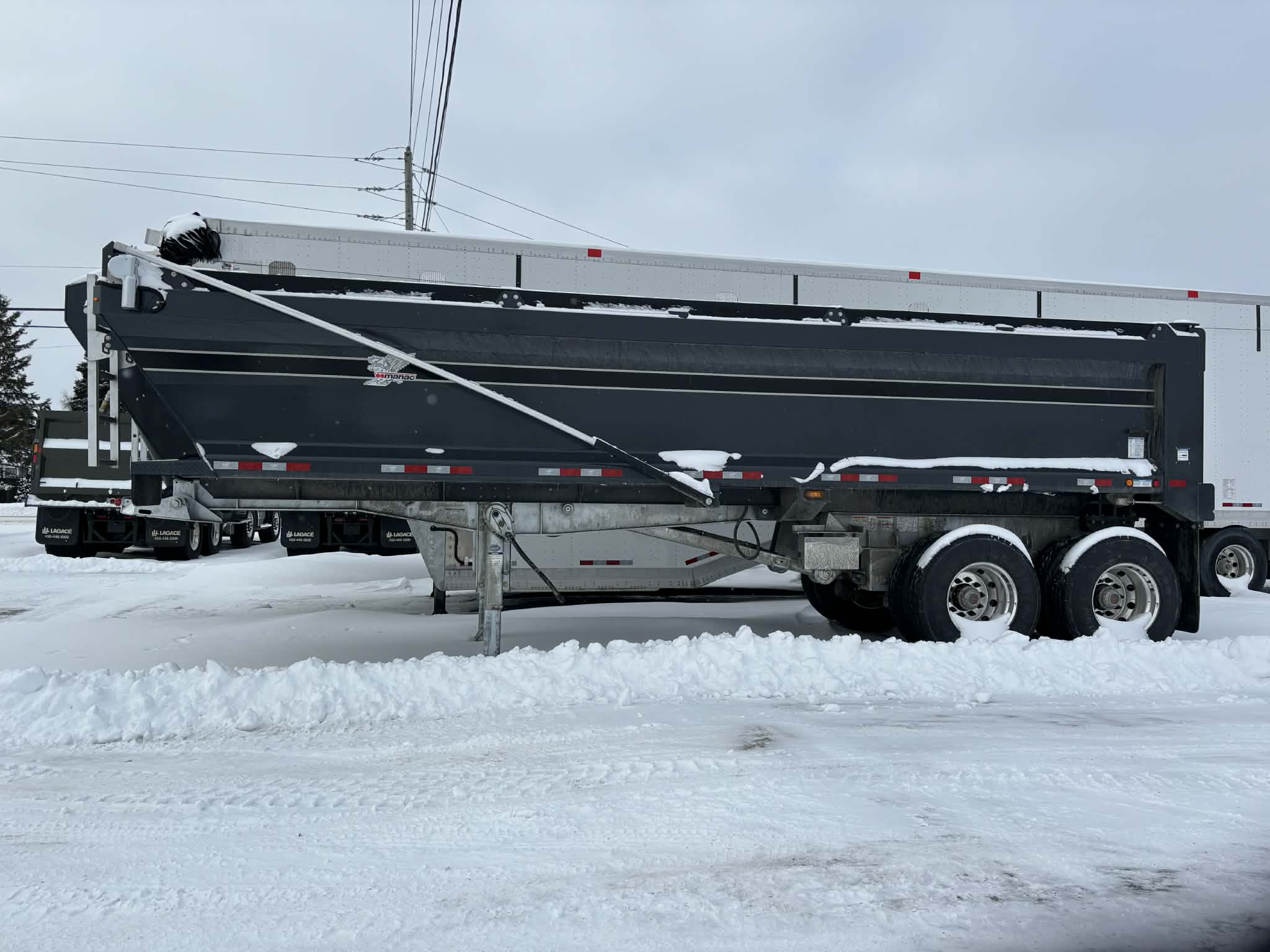

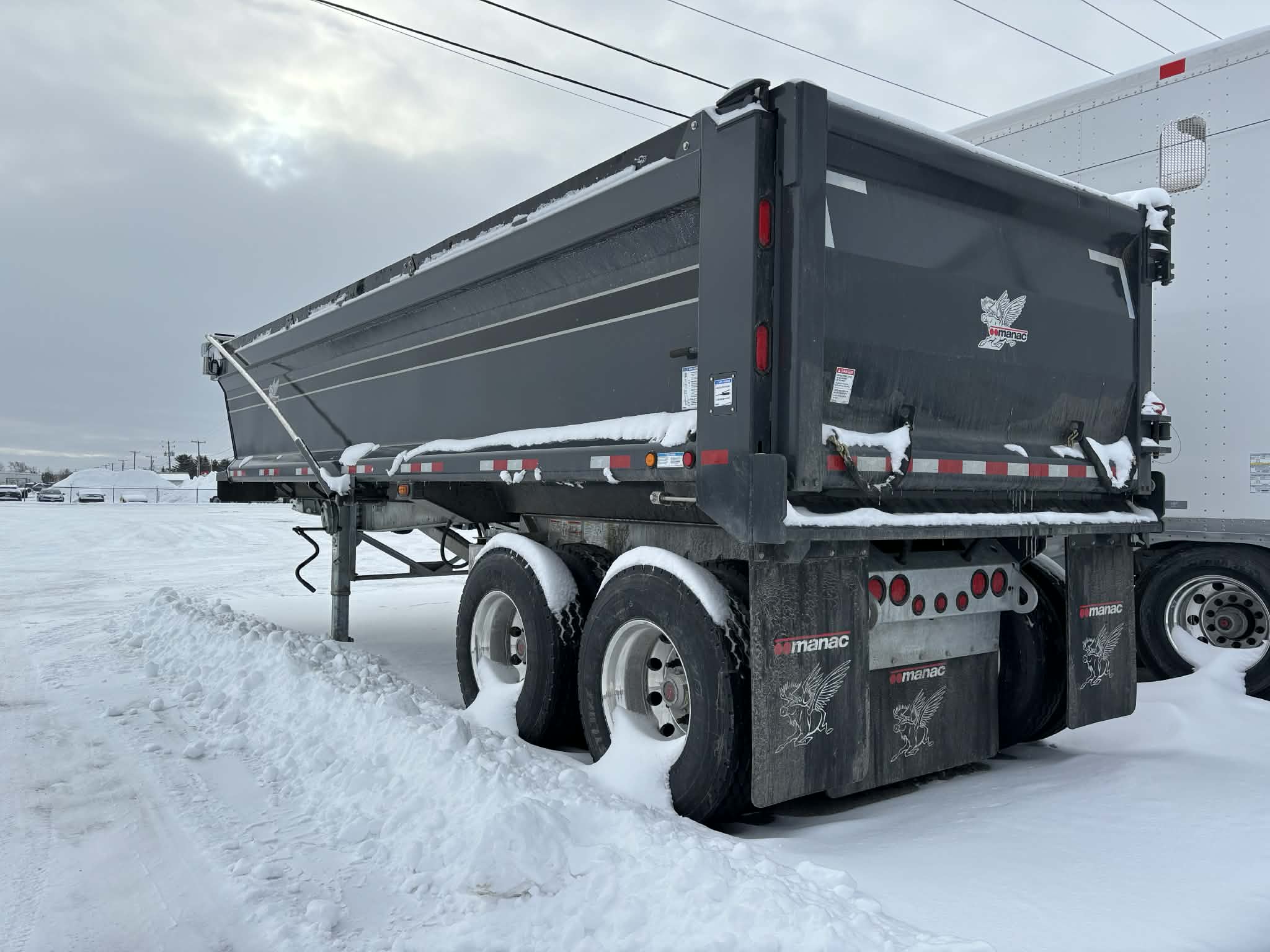

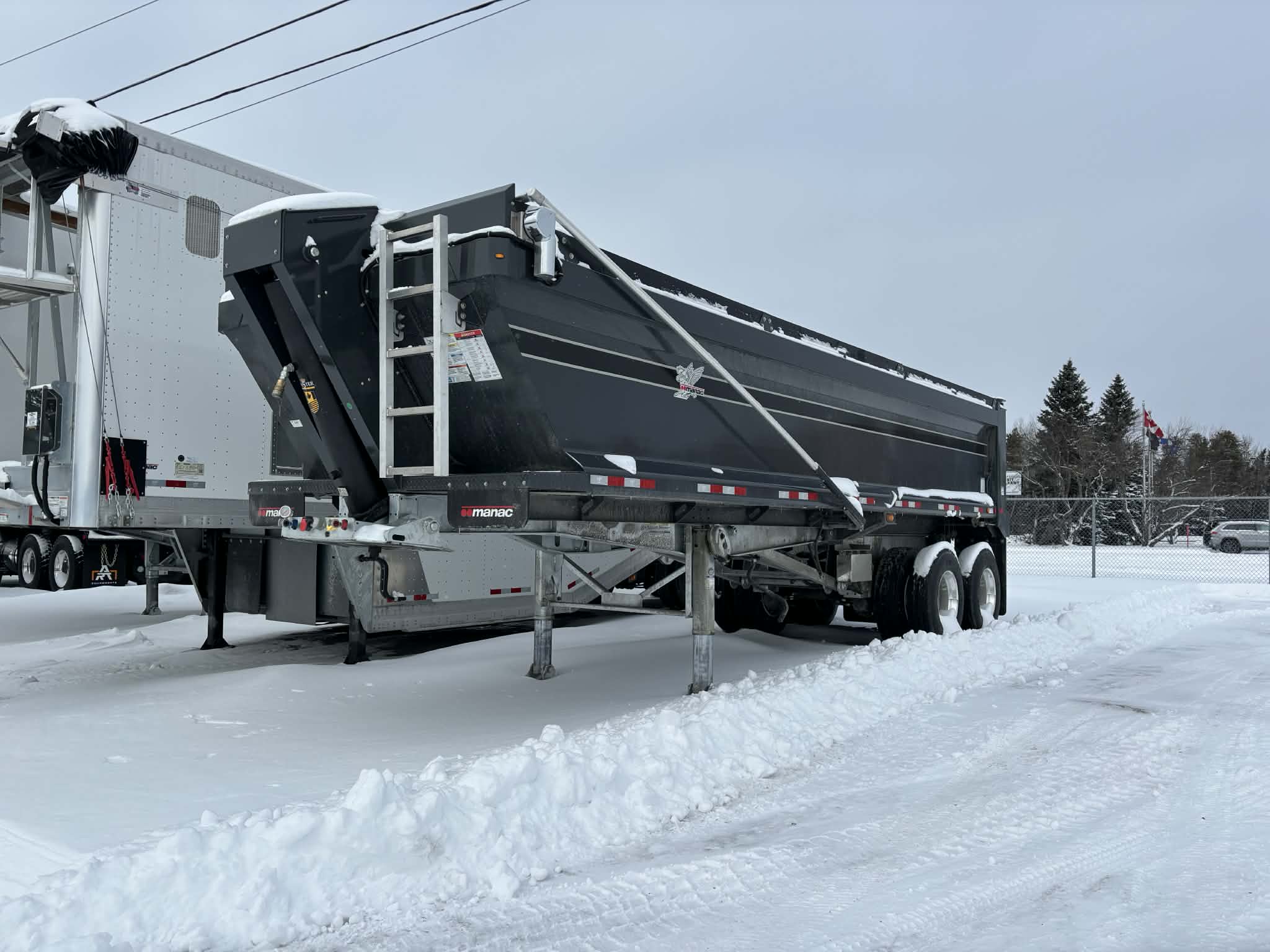

Longueur 26' / 7,92m
Largeur 102’’ / 2,59m
Point le plus élevé 115'' / 2,92m
Hauteur (coté) 48'' / 1,21m + 6'' / ,15m
Accouplement
Plaque d'attelage 5/16" d’épaisseur, structure pivotante incluant un ressort de rappel
Hauteur Sellette 49"
Structure Chassis nouvelle generation avec rétrécissement
Châssis Châssis hybride en acier
Pare-chocs Entre les sous-châssis arrière, avec plaques de tire soudées à la verticale.
Benne Basculante
Murs de coté Plaque d’acier anti-usure 3/16" d’épaisseur, pour les murs de cotés sans joints. Grade 450.
Montant Arrière Plaque d’acier formé (80W), 3/16" d’épaisseur.
Longerons supérieurs Tube d’acier, 7" x 5" x 3/16".
Protecteur de longerons sup 6" de bois.
Devant Plaque d’acier anti-usure 1/4" d’épaisseur. Grade 450
Porte Porte 2 sens
Barrure(s) de porte Pneumatique seulement.
Plancher Plaque d’acier anti-usure 1/4" d’épaisseur. Grade 450
Cylindre Master , 228" de course, 9.5" de diamètre, 5 sections.
Accouplement hydraulique Mâle, 1" de diamètre, de type vissé.
Support à pelle Localisé sur le devant côté trottoir.
Reteneur de porte Déchargement aux chaînes.
Électricité
Connecteur avant 7 pôles (SAE J560), de marque Phillips.
Connecteur add. Avant 7 pôles (ISO 3731), pour fonctions auxiliaires seulement.
Système électrique Lampes anti-chocs, lentilles en polycarbonate, conforme au code CMVSS 108.
Système principal Grote Ultra Blue DEL, lampes scellées. (feux arrière à fiche mâle #54332, feux de position #47122, 47973, Clignotants Lampes scellées DEL, une lampe incluant clignotant et feux de position de chaque côté au centre,
ambre.
Support verticaux Holland, Mark V. galvanisés.
Sabots 10" x 11 1/2", essieux pleins.
Manivelle Côté chemin.
Sous Chassis
Fixe, galvanisé pour tandem.
Mécanique
Suspension HENDRICKSON INTRAAX ZMD , capacité 25 000 li.
Ressorts Pneumatique.
Type essieux
Croisillons Soudés
Arbre de cam 10" de long, 28 rainures avec protecteur
Voie 77 1/2".
Pare-poussières Acier, à collier.
Freins 16 1/2" standard, garniture longue durée Hendrickson H23-HXS.
Roulements HM 518445.
Ajusteurs de freins HALDEX, 5.5’’ de levier
Joints d'étanchéité Stemco, type "Guardian", avec huile minérale "Gearlube", SAE 80W90.
Cylindre de freins T.S.E. brake, "Omnibrake" (30-30), (tige de poussée 9 3/4"). (Garantie 4 ans par T.S.
E. sur les pièces seulement).
Roue et Tambours WEBB, roues à disque, 10 boulons, tambours de freins balancés 104.5 lbs, montage
extérieur, 285.75mm centre en centre des boulons, écrous simples.
Jantes Jante acier 22,5 x 8,25
Entretoises De nylon (Wheel guard) 10 trous. Localisées entre le disque de roue intérieur et le
tambour de frein et entre deux disques de roue.
Pneus Roadmaster RM230 16 plis
Système pneumatique
Têtes d'accouplement Fixes.
Valve de frein Meritor Wabco, ABS, 2 capteurs 1 moniteur.
Valve(s) Clapet de vidage d’air manuel dans une boîte de contrôle, SANS retour automatique
(auto-reset), incluant un manomètre à pression avec glycérine, en PSI, pour connaître
la pesanteur du chargement avec tableau de conversion.
Boite de contrôle En acier inoxydable(s)
Contrôle Double, un contrôle électrique pour actionné les suspensions pneumatiques et le
cylindre de la barrure de porte simultanément et un contrôle
Ligne à air 3e ligne à air pour cadran dans le devant inculant manomètre 2-1/2''
Valves asphalte Valve de suspension pour application d'asphalte
Porte documents Un en plastique et aluminium (Grote #43424).
Garde-Boue Deux paires en caoutchouc avec logo et rainures verticales pour l’eau, localisés sur les ailes avant
et au pare-chocs arrière.
Échelles 2, localisées côté chemin, une en aluminium sur le devant à l’extérieur et l’autre en acier sur le
devant à l’intérieur (fer d’angle 3" x 3" x 1/4").
Huile hydraulique Température d’utilisation -10 @ 60 degrée Celsius.
Ligne Hydraulique Caractéristiques minimum requises de la pompe : Pression d’opération : 2000 psi, Pompe : 30 à 35
gpm , Réservoir : 63 gallons
Garde-Boue Central Garde-boue central, pleine largeur (48" de large) avec logo Manac. localisé entre les gardes-boue
arrière.
Finition
Peinture du chassis Galvanisé.
Peinture de la boite Nettoyage avec abrasif, une couche d’apprêt à l’époxy et une couche d’acrylique polyurethane.
Couleur: Gris foncé lustré code: C07755 ou PPG :NA309010
Bande réfléchissante Dispositif réfléchissant conforme au code CMVSS 108. Couleur gris et rouge sur les cotés (segment
de 2’)
Conformité Cette unité est exclue de la réglementation portant sur les gaz à effet de serre (GES). Si toutefois
cette réglementation entre en vigueur avant la date de production de l’unité, Manac sera dans l’
obligation de produire l’unité conformément à cette loi. Toute modification requise qui engendre des
coûts de fabrication pour respecter la loi portant sur les (GES), devra être ajoutée au contrat d’achat
initial et sera facturée au client.
