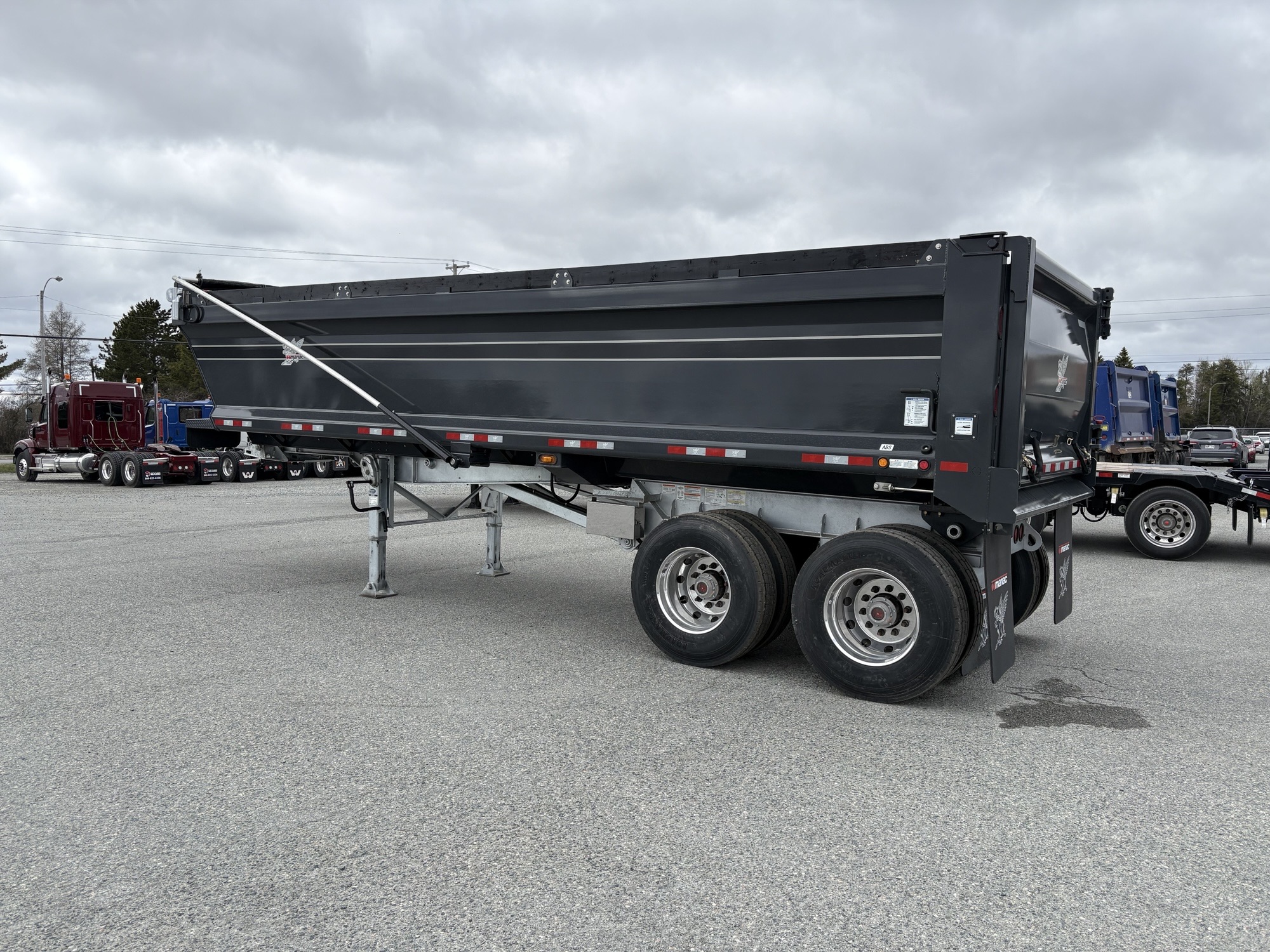

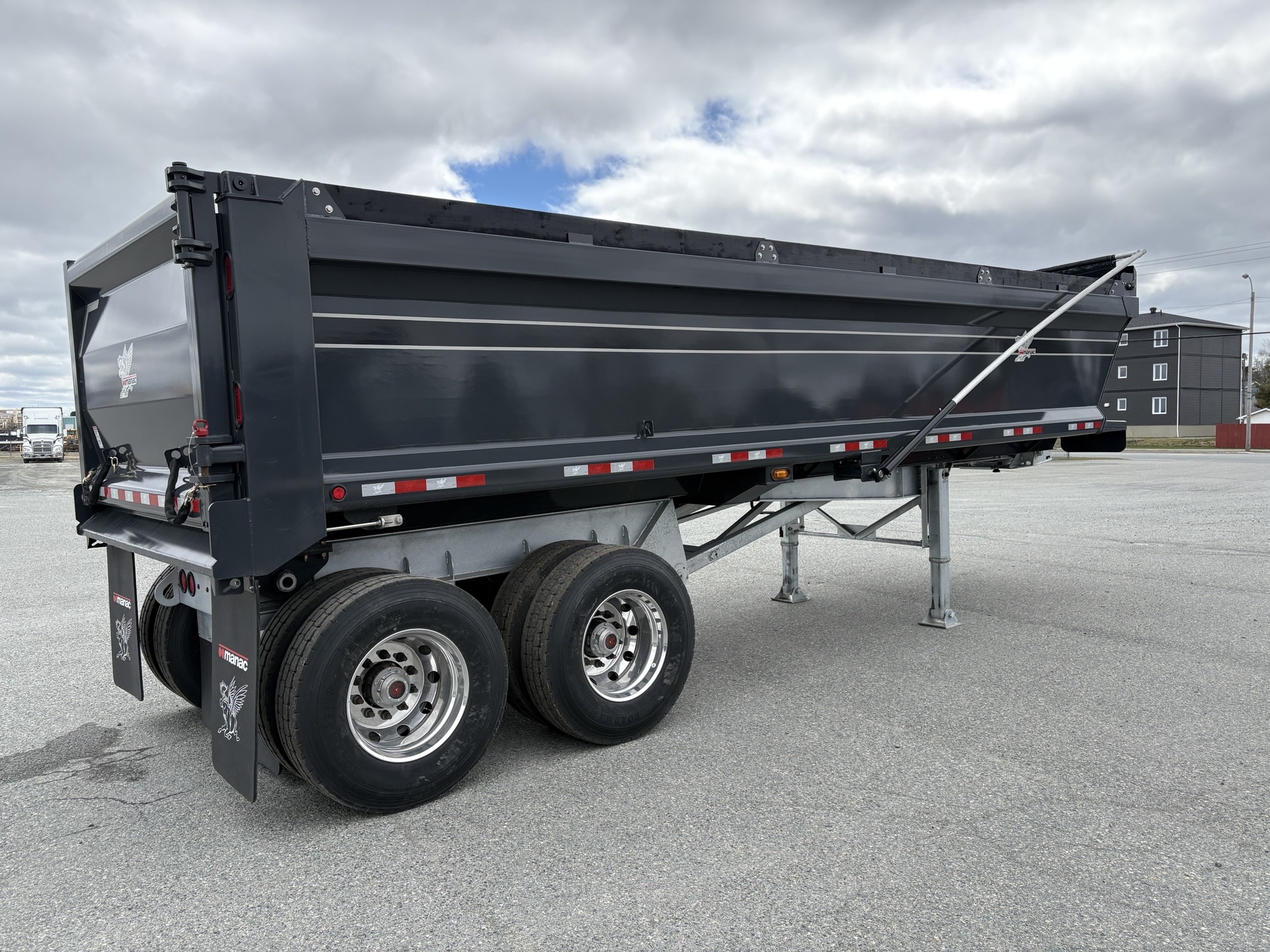

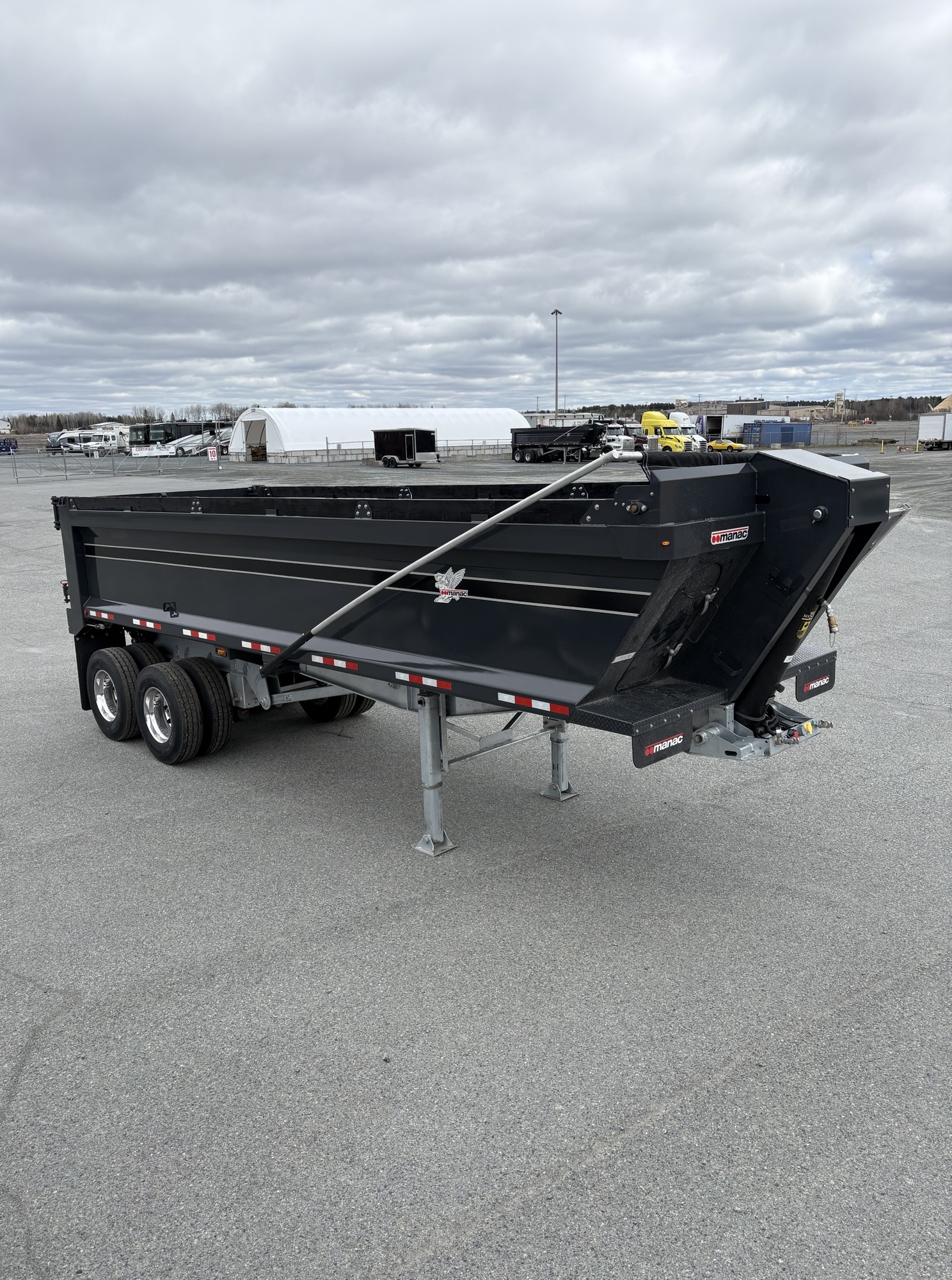

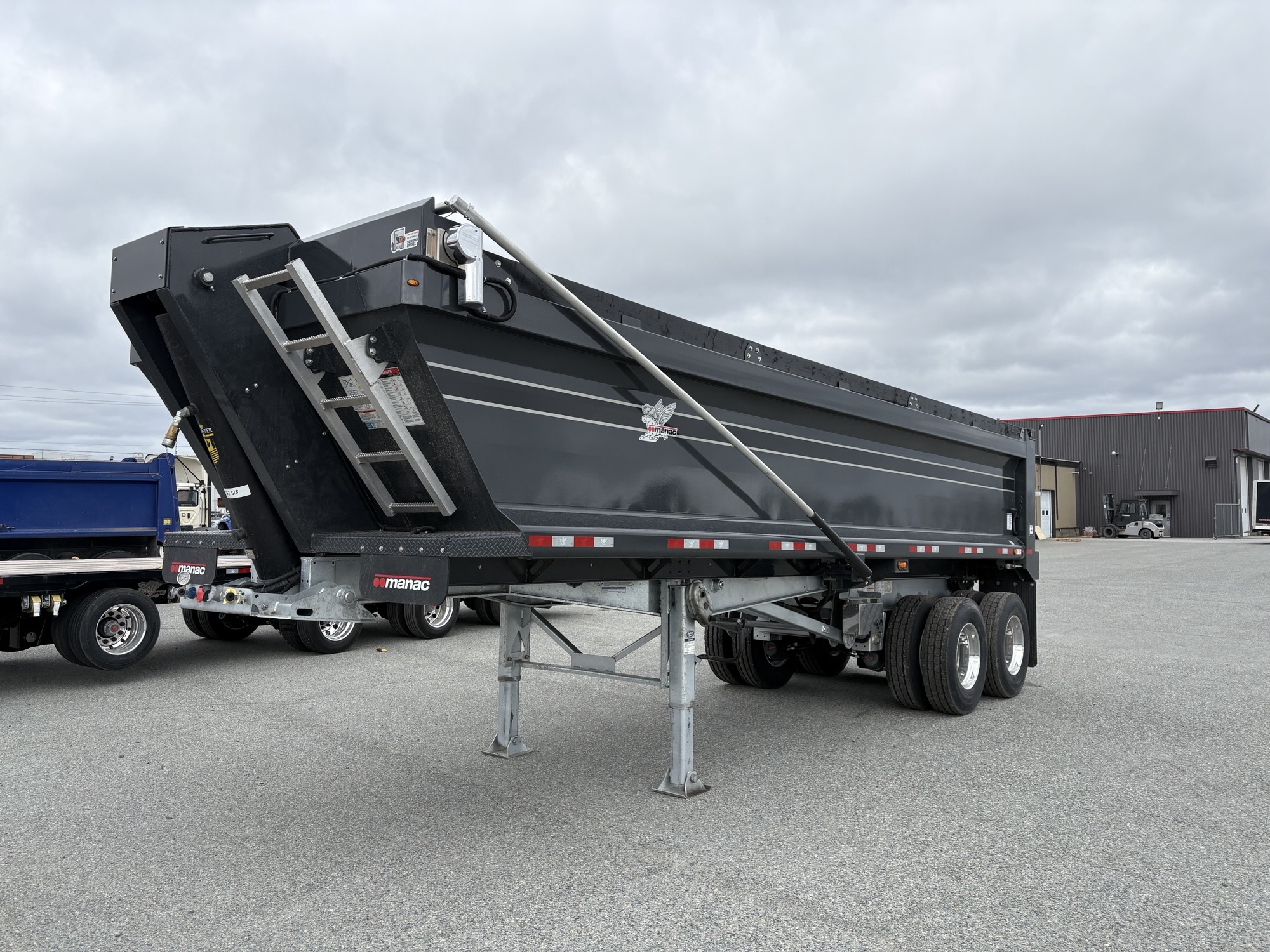

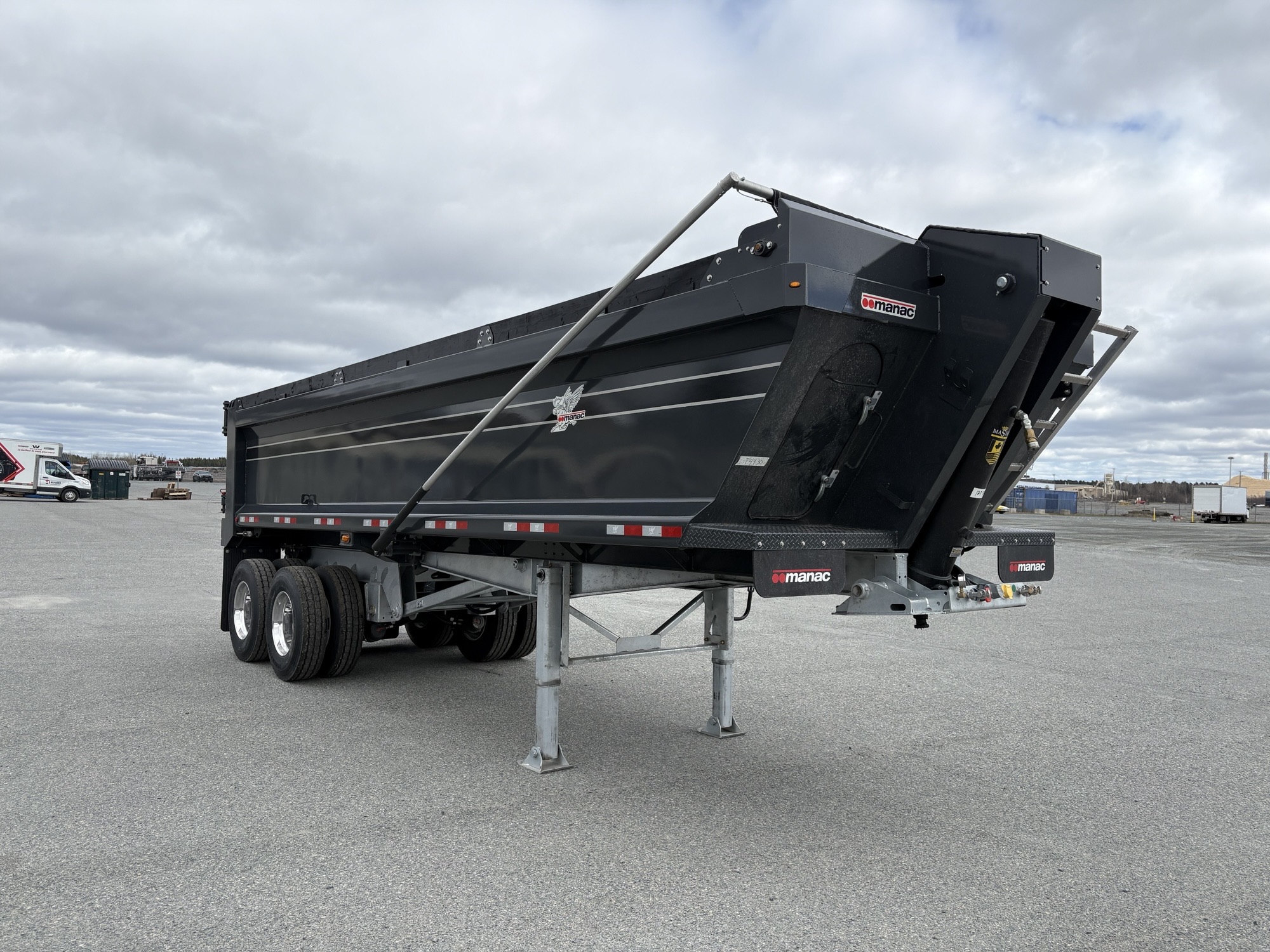

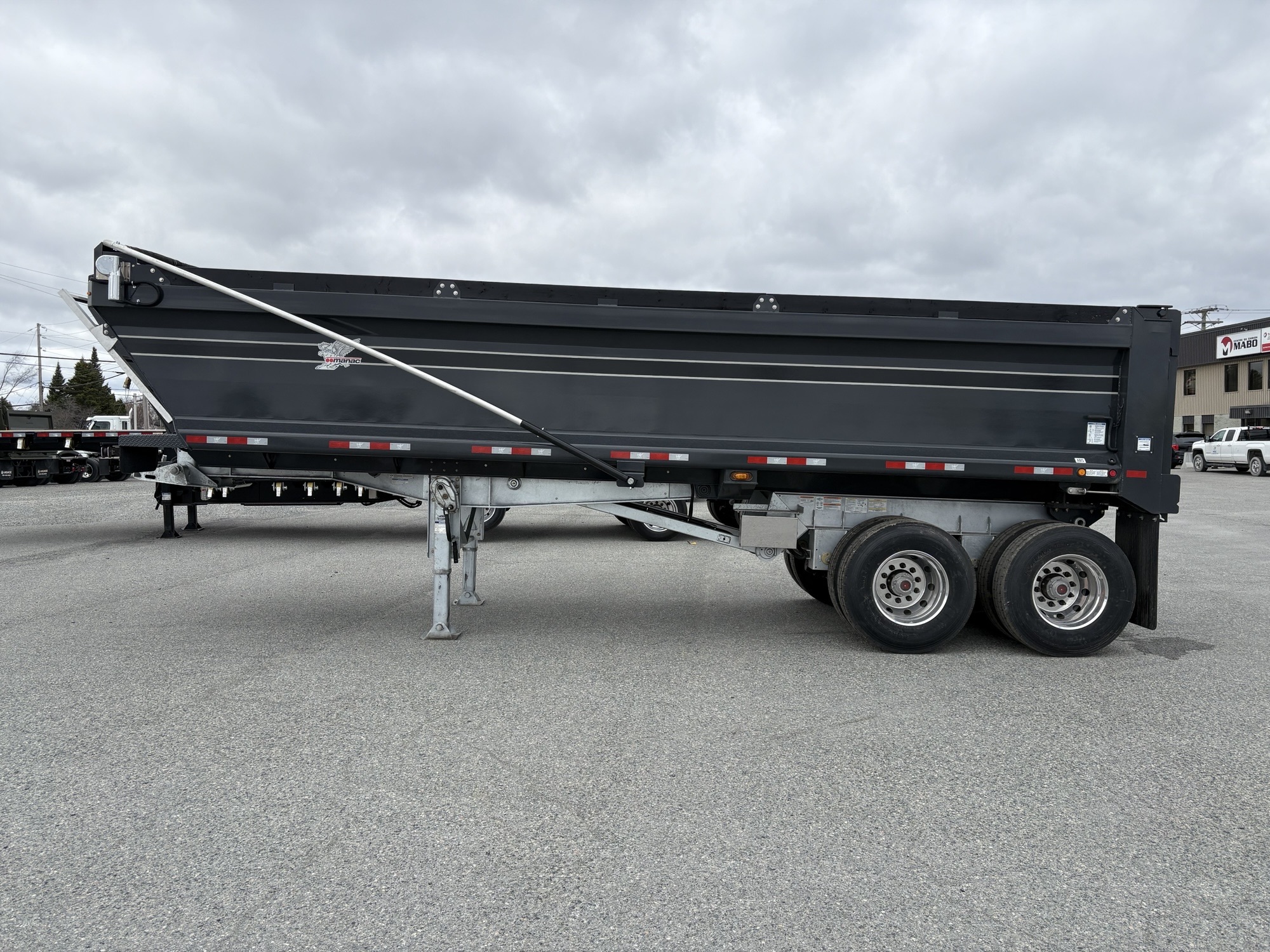

Longueur: 26' / 7,92m
Largeur: 102’’ / 2,59m
Point le plus élevé: 115'' / 2,92m
Pivot d'attelage: 16’
Hauteur (coté): 48'' / 1,21m + 6'' / ,15m
Essieux: 49"
Accouplement
Plaque d'attelage 5/16" d’épaisseur, structure pivotante incluant un ressort de rappel
Hauteur Sellette 49"
Structure
Bras de suspension
Pare-chocs Entre les sous-châssis arrière, avec plaques de tire soudées à la verticale
Benne Basculante
Murs de coté Plaque d’acier anti-usure 3/16" d’épaisseur, pour les murs de cotés sans joints. Grade 450.
Montant Arrière Plaque d’acier formé (80W), 3/16" d’épaisseur.
Longerons supérieurs Tube d’acier, 7" x 5" x 3/16".
Protecteur de longerons sup 6" de bois.
Devant Plaque d’acier anti-usure 1/4" d’épaisseur. Grade 450

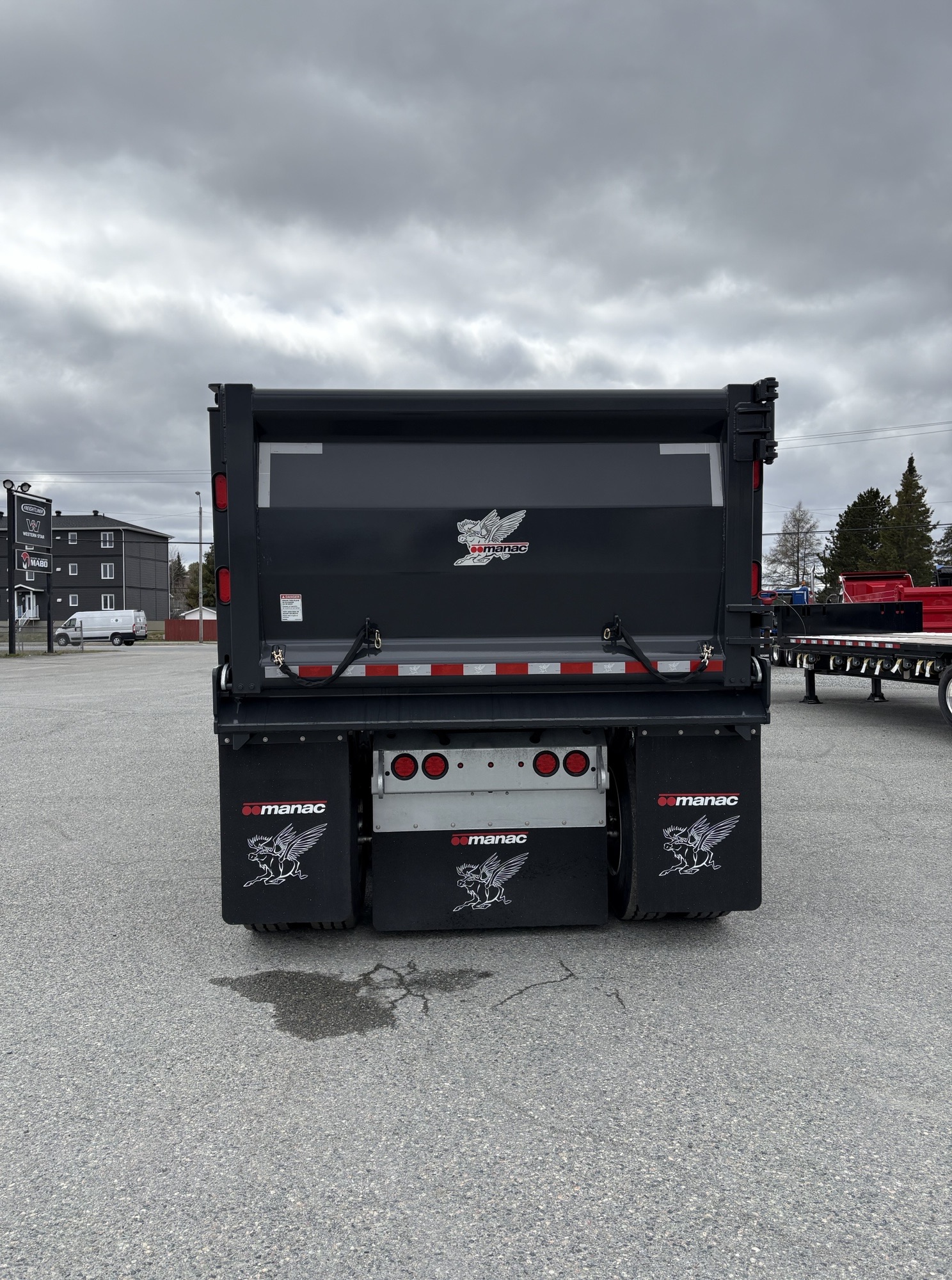

Porte Porte 2 sens
Barrure(s) de porte Pneumatique seulement
Plancher Plaque d’acier anti-usure 1/4" d’épaisseur. Grade 450

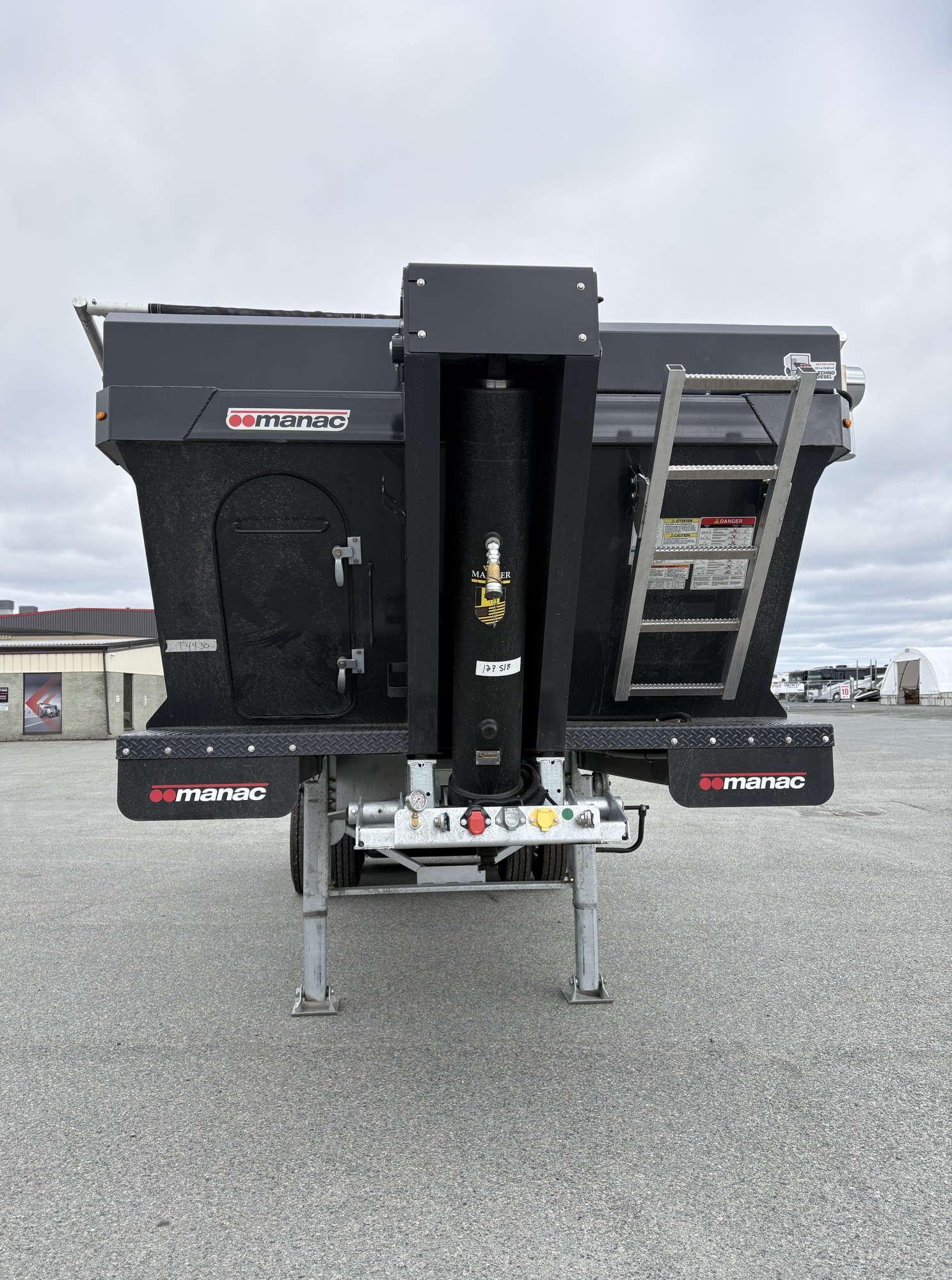

Cylindre Master , 228" de course, 9.5" de diamètre, 5 sections.
Accouplement hydraulique Mâle, 1" de diamètre, de type vissé.
Support à pelle Localisé sur le devant côté trottoir
Reteneur de porte Déchargement aux chaînes
Electricité
Connecteur avant 7 pôles (SAE J560), de marque Phillips.
Connecteur add. Avant 7 pôles (ISO 3731), pour fonctions auxiliaires seulement.
Système électrique Lampes anti-chocs, lentilles en polycarbonate, conforme au code CMVSS 108.
Système principal Grote Ultra Blue DEL, lampes scellées. (feux arrière à fiche mâle #54332, feux de position
Clignotants Lampes scellées DEL, une lampe incluant clignotant et feux de position de chaque côté
Support verticaux Holland, Mark V. galvanisés.
Sabots 10" x 11 1/2", essieux pleins.
Manivelle Côté chemin
Sous Chassis Fixe, galvanisé pour tandem.
Mécanique
Suspension HENDRICKSON INTRAAX ZMD , capacité 25 000 li
Ressorts Pneumatique
Essieux 49'
Croisillons Soudés
Arbre de cam 10" de long, 28 rainures avec protecteur
Voie 77 1/2".
Pare-poussières Acier, à collier.
Freins 16 1/2" standard, garniture longue durée Hendrickson H23-HXS.
Roulements HM 518445.
Ajusteurs de freins HALDEX, 5.5’’ de levier
Joints d'étanchéité Stemco, type "Guardian", avec huile minérale "Gearlube", SAE 80W90.
Cylindre de freins T.S.E. brake, "Omnibrake" (30-30), (tige de poussée 9 3/4"). (Garantie 4 ans par T.S.E. sur les
pièces seulement).
Roue et Tambours WEBB, roues à disque, 10 boulons, tambours de freins balancés 104.5 lbs, montage extérieur,
285.75mm centre en centre des boulons, écrous simples
Jantes Jante acier 22,5 x 8,25
Entretoises De nylon (Wheel guard) 10 trous. Localisées entre le disque de roue intérieur et le tambour de frein
et entre deux disques de roue
Système pneumatique
Têtes d'accouplement Fixes
Valve de frein Meritor Wabco, ABS, 2 capteurs 1 moniteur.
Valve(s) Clapet de vidage d’air manuel dans une boîte de contrôle, SANS retour automatique (auto-reset),
incluant un manomètre à pression avec glycérine, en PSI, pour connaître la pesanteur du
chargement avec tableau de conversion
Boite de contrôle En acier inoxydable(s)
Contrôle Double, un contrôle électrique pour actionné les suspensions pneumatiques et le cylindre de la
barrure de porte simultanément et un contrôle
Ligne à air 3e ligne à air pour cadran dans le devant inculant manomètre 2-1/2''
Valves asphalte Valve de suspension pour application d'asphalte
Accessoires
Porte documents Un en plastique et aluminium (Grote #43424).
Garde-Boue Deux paires en caoutchouc avec logo et rainures verticales pour l’eau, localisés sur les ailes avant
et au pare-chocs arrière
Échelles 2, localisées côté chemin, une en aluminium sur le devant à l’extérieur et l’autre en acier sur le
devant à l’intérieur (fer d’angle 3" x 3" x 1/4")
Huile hydraulique Température d’utilisation -10 @ 60 degrée Celsius
Ligne Hydraulique Caractéristiques minimum requises de la pompe : Pression d’opération : 2000 psi, Pompe : 30 à 35
gpm , Réservoir : 63 gallons
Garde-Boue Central Garde-boue central, pleine largeur (48" de large) avec logo Manac. localisé entre les gardes-boue
arrière
Finition
Peinture du chassis Galvanisé
Peinture de la boite Nettoyage avec abrasif, une couche d’apprêt à l’époxy et une couche d’acrylique polyurethane.
Couleur: Gris foncé lustré code: C07755 ou PPG :NA309010
Bande réfléchissante Dispositif réfléchissant conforme au code CMVSS 108. Couleur gris et rouge sur les cotés (segment
de 2’
Avertisseur sonore Avertisseur sonore est obligatoire et le client est responsable de son installation si la remorque est
utilisé au Québec (code de la sécurité routi;re article 257,1
